力學性能測試

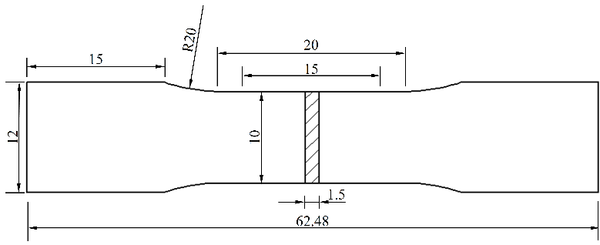

根據國標GB／T228.1-2010《金屬材料拉伸試驗》制定合金的拉伸試樣尺寸，如：標距段長度為15 mm，寬度為10 mm，厚度為1.5 mm。標準拉伸試樣的尺寸圖如圖1所示。根據制定的拉伸試樣尺寸標準，利用電火花線切割機床進行切割制樣，對切割后的拉伸試樣進行統一的打磨處理(80-2000 #砂紙順序打磨)。拉伸測試在MTS 370.02疲勞試驗機上進行。使用10 mm標距引伸計。根據標距段長度，選擇以0.001/s應變率進行拉伸。為了確保試驗結果的可靠性，每組試樣的拉伸測試至少重復3次。

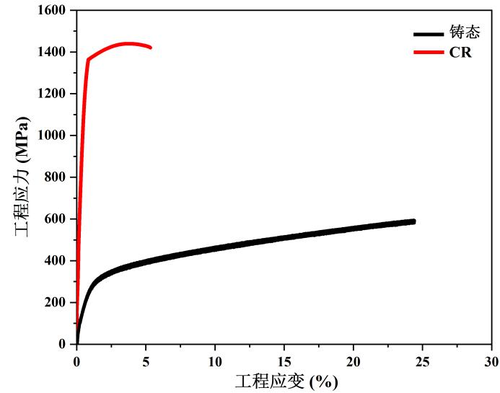

圖2為典型的鑄態與軋制試樣的工程應力-應變曲線。

圖2 鑄態、軋制試樣的工程應力-應變曲線

根據國標GB/T232—2010《金屬材料彎曲試驗》制定合金的彎曲試樣尺寸。根據制定的彎曲試樣尺寸標準，利用電火花線切割機床進行切割制樣，對切割后的彎曲試樣進行統一的打磨處理(80-2000 #砂紙順序打磨)。彎曲測試在MTS 370.02疲勞試驗機上進行。

同樣，根據相關國家標準也可進行沖擊、壓縮等相關力學性能測試，詳細請咨詢我司工作人員。聯系電話：18037187088
